Anillo de fibra óptica con switch PLANET SGS-6341-24P4X y IGS-10020MT

La siguiente información está relacionada con los switch de comunicación de la marca Planet.

Glosario

  • ERPS: Ethernet Ring Protection Switching
  • RPL: Ring Protection Link
  • BPR: Blocked Port Reference
  • RAPS: Ring Auto Protection Switching
  • NR: No Request
  • RB: RPL Blocked
  • DNF: Do Not Flush
  • BPR: Blocked Port Reference
  • SF: Signal Fail
  • FS: Forced Switch
  • MS: Manual Switch
  • MEL: Maintenance Entity Group
  • FDB: Filtering database

Conceptos básicos

  • En una red con topología en anillo es necesario utilizar un protocolo de redundancia para evitar que paquetes de datos circulen por la red eternamente. El protocolo más conocido es el Spanning Tree (STP, RSTP, MSTP), aunque existen protocolos mas eficientes como el ERPS (Ethernet Ring Protection Switching), que es el estandar ITU-T G.8032/Y1344 (también conocido como G.8032), con dos versiones, ERPSv1 publicado por ITU-T en Junio de 2008, y ERPSv2 publicado en Agosto de 2010.
  • El efecto sintomático de una red cerrada en anillo sin un protocolo de redundancia es que se cae la red de forma inmediata. Los LED de los puertos de comunicaciones parpadean de forma muy rápida indicando la presencia de lo que se llama un broadcast storm (creciente número de paquetes de datos circulando por el anillo de forma descontrolada hasta saturar la capacidad de la red).
  • ERPS es un protocolo de capa 2, y debe estar configurado en todos los switches interconectados en el anillo.
  • ERPS configura un enlace entre dos nodos para que el anillo permanezca abierto. Aunque a nivel físico el anillo esté cerrado por cable de red, a nivel lógico no lo está. Este enlace recibe el nombre de RPL (Ring Protection Link), y se encuentra entre dos switches llamados ring owner y ring neighbour. Podemos escoger qué dos nodos formarán el RPL (Ring Protection Link).
  • Los switches en un anillo transmiten paquetes de control llamados RAPS (Ring Auto Protection Switching) y permiten informar al resto de nodos de la red cuando un enlace deja de funcionar.
  • En estado normal el switch que actúa como Ring Owner transmite un paquete RAPS cada 5 segundos indicando que el enlace RPL está bloqueado. Ejemplo: NR RB DNF BPR0 A8-F7-E0-C2-F3-B7 (NR: No Request, RB: RPL Blocked, DNF: Do Not Flush, BPR0: Blocked Port Reference 0), indicando que el nodo Ring Owner tiene el puerto 0 bloqueado, que no se actualice la tabla de enrutamiento y que no se requiere ninguna acción.
  • Si falla un enlace entre dos nodos, estos envían un paquete RAPS tipo SF (Signal Fail) indicando el puerto fallido de cada nodo. Al recibir este paquete, el Ring Owner desbloquea el enlace RPL de forma inmediata.
  • Una vez recuperado el enlace, los nodos entre el enlace fallido enviarán un paquete RAPS (NR) indicando que el enlace se ha reestablecido. El nodo Ring Owner empieza la cuenta atrás de un temporizador (suele ser de 1 minuto y viene marcado por el parámetro WTR) antes de bloquear el enlace otra vez.

Rol de puerto

ERPS define tres roles de puerto: puerto propietario de RPL, puerto vecino de RPL (solo en ERPSv2) y puerto común.

Puerto propietario de RPL (Ring Owner)

Un puerto propietario de RPL es responsable de bloquear el tráfico a través del enlace de protección de anillo (RPL) para evitar bucles. Un anillo ERPS tiene sólo un puerto propietario RPL.
Cuando el nodo en el que reside el puerto propietario de RPL recibe una PDU RAPS que indica un enlace o falla de nodo en un anillo ERPS, el nodo desbloquea el puerto propietario de RPL. Luego, el puerto propietario de RPL puede enviar y recibir tráfico para garantizar un reenvío de tráfico ininterrumpido. El enlace donde reside el puerto propietario de RPL es el RPL.

Puerto vecino RPL (Ring Neighbour)

Un puerto vecino RPL está conectado directamente a un puerto propietario RPL.
Tanto el puerto propietario de RPL como los puertos vecinos de RPL están bloqueados en situaciones normales para evitar bucles.
Si falla un anillo ERPS, tanto el propietario de RPL como los puertos vecinos se desbloquean.
El puerto vecino RPL ayuda a reducir la cantidad de actualizaciones de entradas FDB en el dispositivo donde reside el puerto vecino RPL.

Puerto común

Los puertos comunes son puertos en anillo distintos del propietario de RPL y los puertos vecinos.
Un puerto común monitorea el estado del enlace ERPS conectado directamente y envía PDU RAPS para notificar a los otros puertos sobre los cambios de estado de su enlace.

Estado del puerto

En un anillo ERPS, un puerto habilitado para ERPS tiene dos estados: Forwarding (reenvío): reenvía el tráfico de usuarios y envía y recibe PDU RAPS.
Blocking (bloqueado): solo envía y recibe PDU RAPS.

Control VLAN

Se configura una VLAN de control en un anillo ERPS para transmitir PDU RAPS.
Cada anillo ERPS debe configurarse con una VLAN de control. Después de agregar un puerto a un anillo ERPS configurado con una VLAN de control, el puerto se agrega a la VLAN de control automáticamente.
Diferentes anillos ERPS deben utilizar diferentes VLAN de control.

Data VLAN

A diferencia de las VLAN de control, las VLAN de datos se utilizan para transmitir paquetes de datos.

ERP Instance

En un dispositivo de Capa 2 que ejecuta ERPS, la VLAN en la que se transmiten las PDU de RAPS y los paquetes de datos debe asignarse a una instancia de Protección de anillo Ethernet (ERP Ethernet Ring Protection) para que ERPS reenvíe o bloquee los paquetes según las reglas configuradas. Si el mapeo no está configurado, los paquetes anteriores pueden causar tormentas de transmisión en la red en anillo. Como resultado, la red deja de estar disponible.

Temporizador

ERPS define cuatro temporizadores: temporizador de guardia (Guard Timer), temporizador WTR, temporizador de espera (Holdoff Timer) y temporizador WTB (solo en ERPSv2).

Temporizador de guardia

Después de que un enlace o nodo defectuoso se recupera o se ejecuta una operación de limpieza, el dispositivo envía mensajes RAPS sin solicitud (NR) para informar a los otros nodos sobre la recuperación del enlace o nodo e inicia el temporizador de guardia. Antes de que expire este temporizador, el dispositivo no procesa ningún mensaje RAPS (NR) para evitar recibir mensajes RAPS (NR) obsoletos. Después de que expire el temporizador de guardia, si el dispositivo aún recibe un mensaje RAPS (NR), el puerto local ingresa al estado de reenvío.

Temporizador WTR

Si un puerto propietario de RPL se desbloquea debido a una falla de enlace o nodo, es posible que el puerto involucrado no se active inmediatamente después de que el enlace o nodo se recupere. Bloquear el puerto propietario de RPL puede provocar fallas en la red. Para evitar este problema, el nodo donde reside el puerto propietario de RPL inicia el temporizador de espera para restaurar (WTR) después de recibir un mensaje RAPS (NR). Si el nodo recibe un mensaje de fallo de señal (SF) RAPS antes de que expire el temporizador, finaliza el temporizador WTR. Si el nodo no recibe ningún mensaje RAPS (SF) antes de que expire el temporizador, bloquea el puerto propietario de RPL cuando expira el temporizador y envía un mensaje RAPS (sin solicitud, raíz bloqueada). Después de recibir este mensaje RAPS (NR, RB), los nodos configuran sus puertos recuperados en el anillo al estado de reenvío.

Temporizador de espera (Holdoff Timer)

En redes de Capa 2 que ejecutan EPRS, pueden existir diferentes requisitos para la conmutación de protección. Por ejemplo, en una red donde se proporcionan servicios multicapa, después de que falla un servidor, los usuarios pueden necesitar un período de tiempo para rectificar la falla del servidor para que los clientes no detecten la falla. Puede configurar el temporizador de espera. Si ocurre la falla, la falla no se envía inmediatamente a ERPS hasta que expire el temporizador de espera.

Temporizador WTB

El temporizador de espera para bloquear (WTB) comienza cuando se realiza el cambio forzado (FS) o el cambio manual (MS). Debido a que varios nodos en un anillo ERPS pueden estar en estado FS o MS, la operación de borrado tiene efecto solo después de que expira el temporizador WTB. Esto evita que el puerto propietario de RPL se bloquee inmediatamente.
El valor del temporizador WTB no se puede configurar. Su valor es el valor del temporizador Guard Timer más 5. El valor predeterminado del temporizador WTB es 7s.

Conmutación reversible (Revertive) y no reversible (Non-Revertive)

Después de rectificar las fallas de enlace en un anillo ERPS, volver a bloquear el puerto propietario de RPL depende del modo de conmutación:
En la conmutación Revertive, el puerto propietario de RPL se vuelve a bloquear después de que expira el temporizador WTR y se bloquea el RPL.
En la conmutación Non-Revertive, el temporizador WTR no se inicia y el enlace defectuoso original aún está bloqueado.
Los anillos ERPS utilizan conmutación Revertive de forma predeterminada.
ERPSv1 solo admite conmutación Revertive. ERPSv2 admite conmutación Revertive y Non-Revertive.

Modos de bloqueo de puertos

Debido a que el enlace de protección de anillo (RPL) puede tener un gran ancho de banda, puede bloquear el enlace de bajo ancho de banda para que el tráfico de usuario pueda transmitirse en el RPL. ERPSv2 admite los modos de conmutación forzada (FS) y conmutación manual (MS) para bloquear un puerto ERPS:
FS (Forced Switch): bloquea a la fuerza un puerto inmediatamente después de configurar FS, independientemente de si se han producido fallas en el enlace.
MS (Manual Switch): bloquea un puerto en el que está configurado MS cuando el anillo ERPS está en estado Inactivo o Pendiente.
Además de las operaciones FS y MS, ERPS también admite la operación CLEAR. La operación de limpieza (CLEAR) tiene las siguientes funciones:

  • Borra una operación FS o MS existente.
  • Activa la conmutación reversiva antes de que expire el temporizador WTR o WTB en el caso de operaciones de conmutación reversiva.
  • Activa la conmutación inversa en el caso de operaciones de conmutación no reversibles.
    Sólo ERPSv2 admite modos de bloqueo de puertos.

Propagación de cambios de topología en la red

En una red, cuando ocurre un cambio en la topología (por ejemplo, se cae un enlace o un dispositivo cambia de estado), es fundamental que todos los dispositivos ajusten sus tablas de enrutamiento y sus procesos de reenvío de tráfico para adaptarse a la nueva configuración. El protocolo de TCN es una manera de propagar esta información de cambio en la topología a lo largo de la red para asegurar que cada nodo esté al tanto de la nueva situación.

En el contexto de ERPS (Ethernet Ring Protection Switching), la TCN es crítica porque cuando ocurre una falla o se restablece un enlace, todos los nodos en el anillo necesitan reconfigurar rápidamente sus rutas de tráfico. Los mensajes R-APS (Ring Automatic Protection Switching) enviados a través de ERPS incluyen información sobre el cambio, pero la propagación de TCN permite una coordinación adicional y puede ser usada para notificar cambios de topología de un anillo a otros anillos conectados.

El comando ethernet tcn-propagation erps to erps permite que las notificaciones de cambio de topología (TCN) se propaguen entre diferentes anillos ERPS en la red.

Configuración del anillo de fibra óptica simple

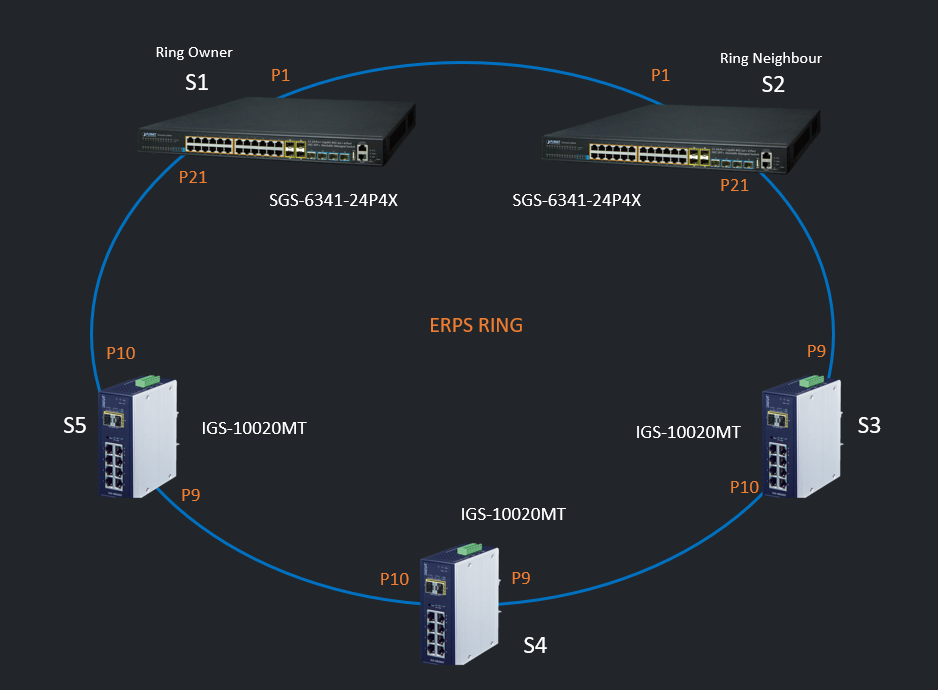

Vamos a realizar la configuración de un anillo de fibra óptica según la tipología mostrada en la siguiente figura, donde aparecen dos switch L3 ubicados en la sala de control, y varios switches L2 gestionables ubicados en campo. alt-text

El protocolo de gestión del anillo que vamos a utilizar es el protocolo de redundancia ERPS (Ethernt Ring Protection Switching). Las siguiente información muestra los pasos a seguir para realiza la configuración desde la consola CLI de los switches (no desde la interfaz web).

Note

La dirección IP por defecto de los switches mostrados en este ejemplo son:

SGS-6341-24P4X: 192.168.0.254, IGS-10020MT: 192.168.0.100

Note

Las credenciales por defecto para acceder a la consola CLI y a la interfaz web son:

usuario: admin, password: admin

Note

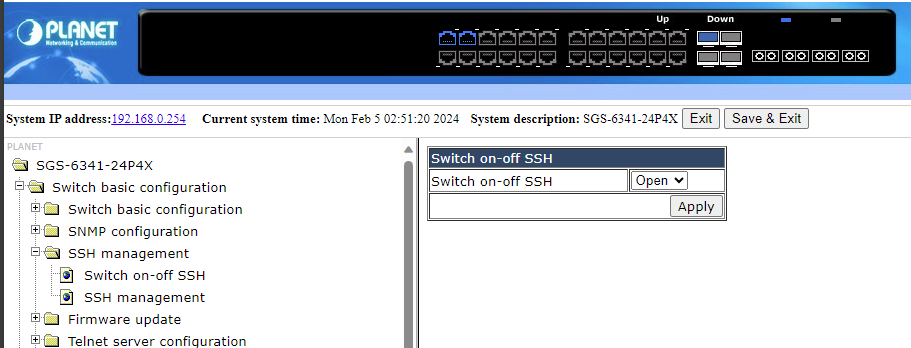

El switch SGS-6341-24P4X no tiene la consola CLI activa por defecto. Para activarla debemos acceder a la interfaz web y activar la opción SWITCH BASIC CONFIGURATION - SSH MANAGEMENT - Switch on-off SSH --> Seleccionar opción OPEN. Pulsar Apply para activar los cambios.

alt-text

Warning

Es recomendable no guardar la configuración de los switches hasta comprobar su correcto funcionamiento. En caso de aplicar una configuración erronea, siempre podemos reiniciar el switch para recuperar la configuración anterior. Puede gurardar la configuración activa mediante el comando write.

Warning

Mantener el anillo abierto hasta la finalización de la configuración.

Note

Para realizar una copia de seguridad de la configuración actual del switch SGS-6341-24P4X deberás disponer de un servidor ftp. Para poder enviar el archivo desde el switch al servidor ftp introducir el siguiente comando:

copy running-config ftp://usuario:password@ip/startup.cfg

Por ejemplo, instalar en tu ordenador el servidor ftp gratuito Filezilla Server. Crear usuario, contraseña (p.e. webdom/webdom) y especificar ruta de almacenaje de archivos (ver manual de Filezilla Server en su página web).

Para volver a cargar la copia de seguridad del archivo de configuración, utilizar el web server del switch, apartado Switch Basic Configuration-Firmware update-HTTP Service. Una vez copiado el archivo, deberá reiniciar el switch con cualquira de las dos opciones:

  • Quitar alimentación del switch.
  • Ejecutar el comando *reload after 0:0:6 (reinicia el switch por completo pasados 6 segundos desde la ejecución de la instrucción). Si no funciona, ejecutar boot startup-config startup.cfg y reiniciar.

Disponemos de los siguientes modelos de switch:

  • SWITCH 1-2: Planet SGS-6341-24P4X (switch gestionable de capa L3)
  • SWITCH 3-5: Planet IGS-10020MT (switch gestionable de capa L2)
Warning

Si la conexión con tu ordenador se realiza a través del switch S1, es recomendable empezar a configurar el switch S2. Empezar por el switch S1 implicará perder comunicación con el switch S2.

Configuración del SWITCH 1 en modo OWNER para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch 1 desde la línea de comandos de su ordenador e insertar credenciales:
    ssh admin@192.168.0.254
  1. Activar el modo configuración del switch:
    configure
  1. Vamos a habilitar la VLAN 3001 para la gestión del anillo (protocolo ERPS) y crear el anillo:
    vlan 3001
    exit
    erps-ring 1
    erps-instance 1
    guard-timer 100
    wtr-timer 1
    raps-mel 0
    rpl port0 owner
    protected-instance 1
    control-vlan 3001
    exit
    exit
    interface ethernet1/0/1
    switchport mode trunk
    erps-ring 1 port0
    exit
    interface ethernet1/0/21
    switchport mode trunk
    erps-ring 1 port1
    exit

    show erps status
Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/21 blocked Failed 00-00-00-00-00-00 0

Configuración del SWITCH 2 en modo NEIGHBOUR para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch 2 desde la línea de comandos de su ordenador e insertar credenciales:
    ssh admin@192.168.0.254
  1. Activar el modo configuración del switch:
    configure
  1. Vamos a habilitar la VLAN 3001 para la gestión del anillo (protocolo ERPS) y crear el anillo:
    vlan 3001
    exit
    erps-ring 1
    erps-instance 1
    guard-timer 100
    wtr-timer 1
    raps-mel 0
    rpl port0 neighbour
    protected-instance 1
    control-vlan 3001
    exit
    exit
    interface ethernet1/0/1
    switchport mode trunk
    erps-ring 1 port0
    exit
    interface ethernet1/0/21
    switchport mode trunk
    erps-ring 1 port1
    exit

    show erps status
Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 forwarding Non-failed a8-f7-e0-c2-f4-1a 1
Port1 Ethernet1/0/21 forwarding Non-failed 00-00-00-00-00-00 0

Configuración de los SWITCH de campo para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:
    *ssh admin@192.168.0.100*
  1. Activar el modo configuración del switch:
    configure terminal
  1. Vamos a habilitar la VLAN 3001 para la gestión del anillo (protocolo ERPS) y crear el anillo:
    vlan 3001
    exit
    interface 2.5GigabitEthernet 1/1
    switchport mode hybrid
    switchport hybrid egress-tag all
    exit
    interface 2.5GigabitEthernet 1/2
    switchport mode hybrid
    switchport hybrid egress-tag all
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3001
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3001
    mep 2 aps 0 raps
    erps 1 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 1 guard 100
    erps 1 revertive 1
    exit

    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
PROTECTED Link Down Link Up BLOCKED UNBLOCKED SF DNF BPR 0 NONE SF BPR 1 A8-F7-E0-C2-F4-1A OFF

En este punto el sistema está preparado para cerrar el anillo. Una vez cerrado el anillo, podemos comprobar el estado de cada switch, donde se observa que el enlace entre los switches S1 y S2 ha sido bloqueado:

  • Switch 1:
Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 blocked Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/21 forwarding Non-failed 00-00-00-00-00-00 0
  • Switch 2:
Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 blocked Non-failed a8-f7-e0-c2-f4-1a 0
Port1 Ethernet1/0/21 forwarding Non-failed a8-f7-e0-c2-f4-1a 0
  • Switch 3:
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-1A NONE OFF
Note

El switch Planet IGS-10020MT dispone de dos LEDs en la parte frontal relacionados con el estado de funcionamiento del anillo:

LED R.O.: Indica si el switch está configurado como OWNER del anillo. En nuestro ejemplo el switch OWNER es el SWITCH 1 (SGS-6341-24P4X).

LED RING: Parpadea si el anillo tiene algún problema (por ejemplo, enlace sin funcionar entre dos switches). Este LED permanece fijo si el anillo funciona correctamente.

  • Parpadeo lento (1 vez por segundo): el switch está en modo PENDING (estableciendo la configuración del anillo)
  • Parpadeo rápido (más de 1 vez por segundo): el switch está en modo PROTECTING (ha detectado un enlace roto entre dos switch del anillo)

Configuración de doble anillo de fibra óptica

Vamos a realizar la configuración de un segundo anillo de fibra óptica según la tipología mostrada en la siguiente figura, donde aparecen dos switch L3 ubicados en la sala de control, y varios switches L2 gestionables ubicados en campo. alt-text

En este caso los switches S1,S2,S3,S4,S5 forman parte del anillo 1, y los switches S1,S2,S6,S7,S8 forman parte del anillo 2. Ambos anillos son independientes.

El apartado anterior muestra cómo configurar el anillo 1. Para configurar el anillo 2 realizamos los pasos siguientes:

Disponemos de los siguientes modelos de switch:

  • SWITCH 1-2: Planet SGS-6341-24P4X (switch gestionable de capa L3)
  • SWITCH 6-8: Planet IGS-10020MT (switch gestionable de capa L2)

Configuración del SWITCH 1 en modo OWNER para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch 1 desde la línea de comandos de su ordenador e insertar credenciales:
    ssh admin@192.168.0.254
  1. Activar el modo configuración del switch:
    configure
  1. Vamos a habilitar la VLAN 3002 para la gestión del segundo anillo (protocolo ERPS), y crear el anillo:
    vlan 3002
    exit
    ethernet tcn-propagation erps to erps
    erps-ring 2
    open-ring
    erps-instance 2
    guard-timer 100
    wtr-timer 1
    raps-mel 7
    rpl port0 owner
    protected-instance 2
    control-vlan 3002
    exit
    exit
    interface ethernet1/0/1
    switchport mode trunk
    erps-ring 2 port1
    exit
    interface ethernet1/0/22
    switchport mode trunk
    erps-ring 2 port0
    exit

    show erps status

Configuración del SWITCH 2 en modo NEIGHBOUR para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch 2 desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.254

  2. Activar el modo configuración del switch:

    configure
  1. Vamos a habilitar la VLAN 3002 para la gestión del segundo anillo (protocolo ERPS) y crear el anillo:
    vlan 3002
    exit
    ethernet tcn-propagation erps to erps
    erps-ring 2
    open-ring
    erps-instance 2
    guard-timer 100
    wtr-timer 1
    raps-mel 7
    rpl port0 neighbour
    protected-instance 2
    control-vlan 3002
    exit
    exit
    interface ethernet1/0/1
    switchport mode trunk
    erps-ring 2 port0
    exit
    interface ethernet1/0/22
    switchport mode trunk
    erps-ring 2 port1
    exit

Configuración del resto de SWITCH para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    configure terminal
  1. Vamos a habilitar la VLAN 3002 para la gestión del segundo anillo (protocolo ERPS) y crear el anillo:
    vlan 3002
    exit
    interface 2.5GigabitEthernet 1/1
    switchport mode hybrid
    switchport hybrid egress-tag all
    exit
    interface 2.5GigabitEthernet 1/2
    switchport mode hybrid
    switchport hybrid egress-tag all
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 7 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3002
    mep 1 aps 0 raps
    mep 2 down domain port level 7 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3002
    mep 2 aps 0 raps
    erps 1 sub port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 1 guard 100
    erps 1 revertive 1
    exit

    show erps detail

En este punto el sistema está preparado para cerrar el anillo 2.

Configuración de triple anillo de fibra óptica

Vamos a realizar la configuración de una arquitectura con tres anillos de fibra óptica según la tipología mostrada en la siguiente figura, donde aparecen dos switch L3 ubicados en la sala de control, y varios switches L2 gestionables ubicados en campo. alt-text

En este caso los switches S1,S3,S4 forman parte del anillo 1 (empieza y termina en el switch S1), los switches S2,S5,S6 forman parte del anillo 2 (empieza y termina en el switch S2), y los switches S1,S2,S7 forman el anillo 3. Los tres anillos son independientes.

Para configurar los tres anillos realizamos los pasos siguientes:

Disponemos de los siguientes modelos de switch:

  • SWITCH 1-2: Planet SGS-6341-24P4X (switch gestionable de capa L3)
  • SWITCH 3-7: Planet IGS-10020MT (switch gestionable de capa L2)

Configuración del SWITCH S1 en modo OWNER para los anillos ERPS 1 y 3.

  1. Acceder a la consola de comandos del switch 1 desde la línea de comandos de su ordenador e insertar credenciales:
    ssh admin@192.168.0.254
  1. Activar el modo configuración del switch:
    SGS-6341-24P4X# config
  1. Vamos a habilitar la VLAN 1 a 3 para datos, y 3001 a 3003 para el protocolo de gestión del anillo (protocolo ERPS), y crear los anillos:
    vlan 1-3;3001-3003
    erps-ring 1
        erps-instance 1
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port0 owner
            protected-instance 1
            control-vlan 3001
        exit
    exit
    erps-ring 3
        erps-instance 3
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port1 owner
            protected-instance 3
            control-vlan 3003
            exit
        exit
    interface ethernet1/0/21
        switchport mode trunk
        erps-ring 1 port0
        exit
    interface ethernet1/0/22
        switchport mode trunk
        erps-ring 1 port1
        exit
    interface ethernet1/0/1
        switchport mode trunk
        erps-ring 3 port0
        exit
    interface ethernet1/0/25
        switchport mode trunk
        erps-ring 3 port1
        exit

    show erps status

ERPS ring: 1 instance: 1 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/21 blocked Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/22 forwarding Non-failed 00-00-00-00-00-00 0

ERPS ring: 3 instance: 3 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/25 blocked Non-failed 00-00-00-00-00-00 0

Configuración del SWITCH S2 para los anillos ERPS 2 y 3.

  1. Acceder a la consola de comandos del switch 2 desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.254

  2. Activar el modo configuración del switch:

    SGS-6341-24P4X# config

  3. Vamos a habilitar la VLAN 1 a 3 para datos, y 3001 a 3003 para el protocolo de gestión del anillo (protocolo ERPS) y crear los anillos:

    vlan 1-3;3001-3003
    erps-ring 2
        erps-instance 2
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port0 owner
            protected-instance 2
            control-vlan 3002
            exit
        exit
    erps-ring 3
        erps-instance 3
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            protected-instance 3
            control-vlan 3003
        exit
    exit
    interface ethernet1/0/21
        switchport mode trunk
        erps-ring 2 port0
        exit
    interface ethernet1/0/22
        switchport mode trunk
        erps-ring 2 port1
        exit
    interface ethernet1/0/1
        switchport mode trunk
        erps-ring 3 port1
        exit
    interface ethernet1/0/25
        switchport mode trunk
        erps-ring 3 port0
        exit

    show erps status

ERPS ring: 2 instance: 2 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/21 blocking Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/22 forwarding Non-failed 00-00-00-00-00-00 0

ERPS ring: 3 instance: 3 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/25 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/1 forwarding Non-failed a8-f7-e0-c2-f4-1a 1

Configuración del SWITCH S3 para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3003 para la gestión del anillo (protocolo ERPS):

    vlan 1-3003
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3001
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3001
    mep 2 aps 0 raps
    erps 1 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 1 rpl neighbour port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED BLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-1A NR RB BPR 0 A8-F7-E0-C2-F4-1A OFF

Configuración del SWITCH S4 para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3003 para la gestión del anillo (protocolo ERPS):

    vlan 1-3003
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3001
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3001
    mep 2 aps 0 raps
    erps 1 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-1A NONE OFF

En este punto el sistema está preparado para cerrar el anillo 1.

Configuración del SWITCH S5 para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3003 para la gestión del anillo (protocolo ERPS):

    vlan 1-3003
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3002
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3002
    mep 2 aps 0 raps
    erps 2 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 2 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 2 rpl neighbour port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED BLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F3-B7 NR RB BPR 0 A8-F7-E0-C2-F3-B7 OFF

Configuración del SWITCH S6 para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3003 para la gestión del anillo (protocolo ERPS):

    vlan 1-3003
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3002
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3002
    mep 2 aps 0 raps
    erps 2 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 2 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit

    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F3-B7 NONE OFF

En este punto el sistema está preparado para cerrar el anillo 2.

Configuración del SWITCH S7 para el anillo ERPS 3.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3003 para la gestión del anillo (protocolo ERPS):

    vlan 1-3003
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3003
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3003
    mep 2 aps 0 raps
    erps 3 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 3 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 3 rpl neighbour port0
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit

    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up BLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-A1 NR RB BPR 0 A8-F7-E0-C2-F4-A1 OFF

En este punto el sistema está preparado para cerrar el anillo 3.

Configuración de cuadruple anillo de fibra óptica

Vamos a realizar la configuración de una arquitectura con cuatro anillos de fibra óptica según la tipología mostrada en la siguiente figura, donde aparecen dos switch L3 ubicados en la sala de control, y varios switches L2 gestionables ubicados en campo. alt-text

En este caso los switches S1,S3,S4 forman parte del anillo 1 (empieza y termina en el switch S1), los switches S2,S5,S6 forman parte del anillo 2 (empieza y termina en el switch S2), y los switches S1,S2,S7 forman el anillo 3. Los tres anillos son independientes.

Anillo Switch List Nota
1 S1, S3-S7 Empieza y termina en el switch S1
2 S1, S8-S12 Empieza y termina en el switch S1
3 S2, S13-S17 Empieza y termina en el switch S2
4 S1, S2, S18

Para configurar los cuatro anillos realizamos los pasos siguientes:

Disponemos de los siguientes modelos de switch:

  • SWITCH 1-2: Planet SGS-6341-24P4X (switch gestionable de capa L3)
  • SWITCH 3-18: Planet IGS-10020MT (switch gestionable de capa L2)

Configuración del SWITCH S1 en modo OWNER para los anillos ERPS 1, 2 y 4.

  1. Acceder a la consola de comandos del switch 1 desde la línea de comandos de su ordenador e insertar credenciales:
    ssh admin@192.168.0.254
  1. Activar el modo configuración del switch:
    SGS-6341-24P4X# config
  1. Vamos a habilitar la VLAN 1 a 4 para datos, y 3001 a 3004 para el protocolo de gestión del anillo (protocolo ERPS):
    vlan 1-4;3001-3004
    erps-ring 1
        erps-instance 1
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port0 owner
            protected-instance 1
            control-vlan 3001
        exit
    exit
    erps-ring 2
        erps-instance 2
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port0 owner
            protected-instance 2
            control-vlan 3002
            exit
        exit
    erps-ring 4
        erps-instance 4
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port1 owner
            protected-instance 4
            control-vlan 3004
            exit
        exit
    interface ethernet1/0/21
        switchport mode trunk
        erps-ring 1 port0
        exit
    interface ethernet1/0/22
        switchport mode trunk
        erps-ring 1 port1
        exit
    interface ethernet1/0/23
        switchport mode trunk
        erps-ring 2 port0
        exit
    interface ethernet1/0/24
        switchport mode trunk
        erps-ring 2 port1
        exit
    interface ethernet1/0/1
        switchport mode trunk
        erps-ring 4 port0
        exit
    interface ethernet1/0/25
        switchport mode trunk
        erps-ring 4 port1
        exit

    show erps status

ERPS ring: 1 instance: 1 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/21 blocked Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/22 forwarding Non-failed 00-00-00-00-00-00 0

ERPS ring: 3 instance: 3 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/25 blocked Non-failed 00-00-00-00-00-00 0

ERPS ring: 4 instance: 4 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/1 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/25 blocked Non-failed 00-00-00-00-00-00 0

Configuración del SWITCH S2 para los anillos ERPS 3 y 4.

  1. Acceder a la consola de comandos del switch 2 desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.254

  2. Activar el modo configuración del switch:

    SGS-6341-24P4X# config

  3. Vamos a habilitar la VLAN 1 a 4 para datos, y 3001 a 3004 para el protocolo de gestión del anillo (protocolo ERPS):

    vlan 1-4;3001-3004
    erps-ring 3
        erps-instance 3
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            rpl port0 owner
            protected-instance 3
            control-vlan 3003
            exit
        exit
    erps-ring 4
        erps-instance 4
            guard-timer 100
            wtr-timer 1
            raps-mel 0
            protected-instance 4
            control-vlan 3004
        exit
    exit
    interface ethernet1/0/21
        switchport mode trunk
        erps-ring 3 port0
        exit
    interface ethernet1/0/22
        switchport mode trunk
        erps-ring 3 port1
        exit
    interface ethernet1/0/25
        switchport mode trunk
        erps-ring 4 port0
        exit
    interface ethernet1/0/1
        switchport mode trunk
        erps-ring 4 port1
        exit

    show erps status

ERPS ring: 2 instance: 2 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/21 blocking Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/22 forwarding Non-failed 00-00-00-00-00-00 0

ERPS ring: 3 instance: 3 status:

Port Interface Port Status Signal-Status R-APS-NodeId BPR
Port0 Ethernet1/0/25 forwarding Non-failed 00-00-00-00-00-00 0
Port1 Ethernet1/0/1 forwarding Non-failed a8-f7-e0-c2-f4-1a 1

Configuración del SWITCH S3 para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3001
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3001
    mep 2 aps 0 raps
    erps 1 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 1 rpl neighbor port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED BLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-1A NR RB BPR 0 A8-F7-E0-C2-F4-1A OFF

Configuración del SWITCH S4 a S7 para el anillo ERPS 1.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3001
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3001
    mep 2 aps 0 raps
    erps 1 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 1 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-1A NONE OFF

En este punto el sistema está preparado para cerrar el anillo 1.

Configuración del SWITCH S8 para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3002
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3002
    mep 2 aps 0 raps
    erps 2 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 2 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 2 rpl neighbor port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED BLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F3-B7 NR RB BPR 0 A8-F7-E0-C2-F3-B7 OFF

Configuración del SWITCH S9 a S12 para el anillo ERPS 2.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3002
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3002
    mep 2 aps 0 raps
    erps 2 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 2 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up UNBLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F3-B7 NONE OFF

En este punto el sistema está preparado para cerrar el anillo 2.

Configuración del SWITCH S13 para el anillo ERPS 3.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3003
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3003
    mep 2 aps 0 raps
    erps 3 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 3 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 3 rpl neighbor port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up BLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-A1 NR RB BPR 0 A8-F7-E0-C2-F4-A1 OFF

Configuración del SWITCH S14 a S17 para el anillo ERPS 3.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3003
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3003
    mep 2 aps 0 raps
    erps 3 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 3 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up BLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-A1 NR RB BPR 0 A8-F7-E0-C2-F4-A1 OFF

En este punto el sistema está preparado para cerrar el anillo 3.

Configuración del SWITCH S18 para el anillo ERPS 4.

  1. Acceder a la consola de comandos del switch desde la línea de comandos de su ordenador e insertar credenciales:

    ssh admin@192.168.0.100

  2. Activar el modo configuración del switch:

    IGS-10020MTX# configure terminal

  3. Vamos a habilitar la VLAN 1-3004 para la gestión del anillo (protocolo ERPS):

    vlan 1-3004
    exit
    mep os-tlv oui 0xC sub-type 0x1 value 0x2
    mep 1 down domain port level 0 interface 2.5GigabitEthernet 1/1
    mep 1 vid 3004
    mep 1 aps 0 raps
    mep 2 down domain port level 0 interface 2.5GigabitEthernet 1/2
    mep 2 vid 3004
    mep 2 aps 0 raps
    erps 4 major port0 interface 2.5GigabitEthernet 1/1 port1 interface 2.5GigabitEthernet 1/2
    erps 4 mep port0 sf 1 aps 1 port1 sf 2 aps 2
    erps 4 rpl neighbor port1
    interface 2.5GigabitEthernet 1/1
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    interface 2.5GigabitEthernet 1/2
        switchport mode hybrid
        switchport hybrid egress-tag all
        exit
    exit
    show erps detail
FSM State Port 0 Link Status Port 1 Link Status Port 0 Block Status Port 1 Block Status R-APS Transmission R-APS Port 0 Reception R-APS Port 1 Reception FOP Alarm
IDLE Link Up Link Up BLOCKED UNBLOCKED STOPPED NR RB BPR 0 A8-F7-E0-C2-F4-A1 NR RB BPR 0 A8-F7-E0-C2-F4-A1 OFF

En este punto el sistema está preparado para cerrar el anillo 4.

Edit this page
