Sensor de temperatura de panel
Documentación en este artículo:
- Documentación
- Descripción del sensor
- Modelos disponibles
- Montaje del sensor
- Cable de comunicaciones
- DIP SWITCH
- Parámetros de comunicación y mapa Modbus
- Reseteo a valores por defecto
- Mantenimiento del sensor
- Solucionar problemas
Documentación
- Puede descargar el software de configuración en el siguiente enlace
- Manual para configurar los parámetros de configuración del sensor:link
Descripción del sensor

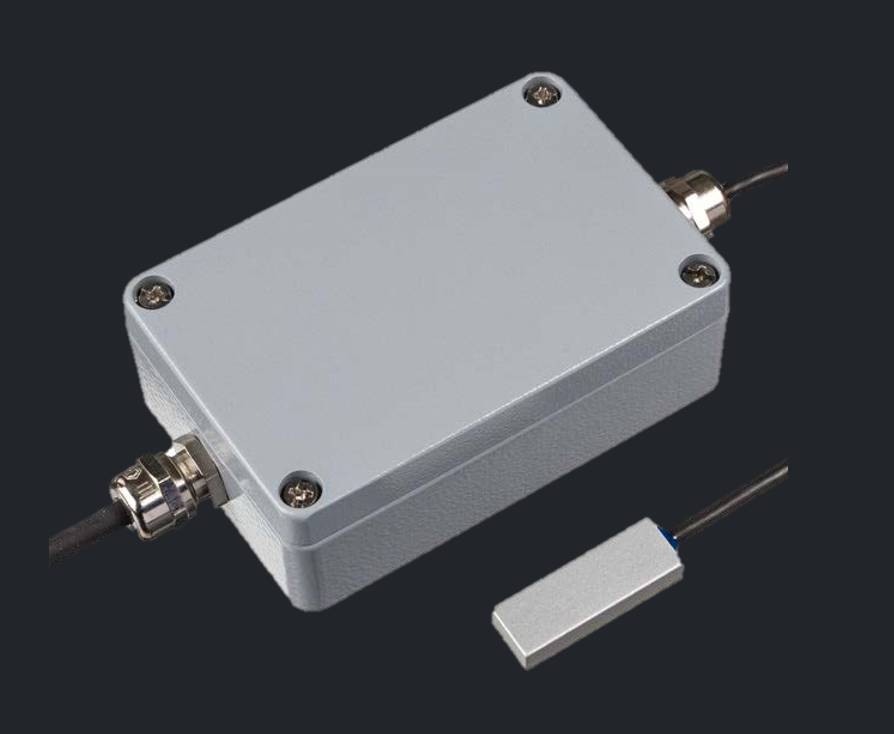

Sensor de temperatura de panel con interfaz de comunicación RS485 y protocolo Modbus-RTU.
Características técnicas:
- Voltage de alimentación: 6-30Vdc
- 4x Entradas analógicas 0-20mA / 4-20mA con resolución de 10 \(\mu A\).
- 2x Entradas analógicas 0-10V con resolution de 10mV.
- 1x Entrada PT100/PT1000 con resolución de 0.01ºC.
- 1x Salida a relé de estado sólido (SSR) hasta 60Vac=dc y 500mA. La salida se puede programar para obtener pulsos con señal de modulación proporcional a un rango de entrada.
- 1x Entrada optoacoplada de 5-24Vac=dc. Esta entrada puede contar pulsos, ancho de pulso y frecuencia hasta 5KHz.
- 1x Puerto RS485 con aislamiento hasta 3000Vdc, con driver full fail safe y con polarización de bus y resistencia de terminación de bus configurable a través de microswitch. Diodos TVS para protección contra sobretensión.
- 1x Puerto LoRa para montaje opcional.
- Rango de medida de temperatura según modelo (ver siguiente apartado)
La siguiente imagen muestra el esquema de conexionado:
Modelos disponibles
| Modelo | Tipo | Clase | Rango de temperatura de medida |
|---|---|---|---|
| SENS0009PT100-B-150 | PT100 | B | -50ºC a +150ºC |
| SENS0009PT100-A-90 | PT100 | A | -40ºC a +90ºC |
| SENS0009PT100-A-150 | PT100 | A | -50ºC a +150ºC |
| SENS0009PT1000-A-90 | PT1000 | A | -40ºC a +90ºC |
| SENS0009PT1000-AA-90 | PT1000 | AA | -40ºC a +90ºC |
| SENS0009PT1000-A-150 | PT1000 | A | -50ºC a +50ºC |
| SENS0009PT1000-AA-150 | PT1000 | AA | -50ºC a +150ºC |
Montaje del sensor
- Evite la exposición directa a la luz solar y la lluvia en la carcasa del sensor (bloque de aluminio) y caja de sensores. Si es necesario, protégete del sol y la lluvia.
- Utilizar los orificios pasantes para fijar el sensor.
- El par de apriete de la tapa de la caja es de 180 Ncm.
- El elemento sensor se monta pegando el bloque de aluminio directamente a la superficie de medición. La superficie debe estar seca, limpia y desengrasada. También se recomienda utilizar un fijación adicional con silicona tipo Sikaflex 111, especial para temperatura del módulo superior a 75 °C.
Note
La medición de la temperatura del módulo se puede optimizar cubriendo completamente el elemento sensor con Sikaflex 111.
Cable de comunicaciones
El cable de comunicaciones es el modelo Li2YCYv(TP) del fabricante Noriker, con 2 pares trenzados de 2x2x0.34 \(mm^2\) o 2x2x0.5 \(mm^2\). Puede descargar la hoja de características técnicas del cable en el siguiente Link
| Color | Señal | Descripción |
|---|---|---|
| Amarillo | +V | Línea eléctrica positiva (normalmente +12Vcc/+24Vcc) |
| Verde | -V | Línea eléctrica negativa (GND) |
| Blanco | Data + | Señal RS485 A |
| Marrón | Data - | Señal RS485 B |
DIP SWITCH

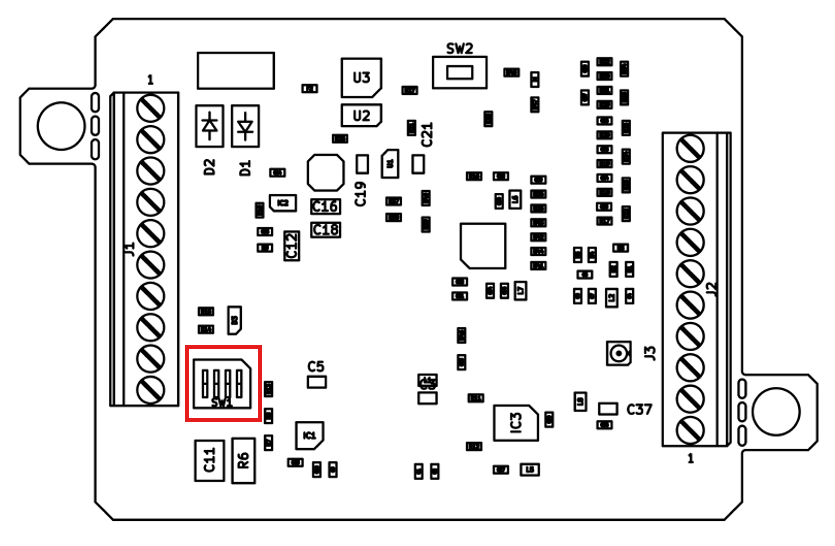

En el interior de la caja del sensor de temperatura de panel se encuentran 4 interruptores que permiten activar la resistencia de terminación de bus RS485 de 120Ω:
La siguiente tabla muestra la lógica de funcionamiento de los interruptores:
| 1 | 2 | 3 | 4 | Descripción |
|---|---|---|---|---|
| X | Resistencia de 120Ω activa | |||
| X | X | X | Full biasing --> resistencia de 120Ω activa + Resistencias de pull-up/pull-down de polarización de bus |
Parámetros de comunicación y mapa Modbus
Utilizar los siguientes parámetros de configuración:
- Tipo de comunicación: RS485
- Protocolo de comunicación: Modbus-RTU
- Velocidad de datos: 9600
- Bits de datos: 8
- Paridad: None
- Bits de Stop: 1
- Dirección Modbus: 1
- Función de lectura Modbus: 3
Mapa de direcciones Modbus
| Address | Description | Data Type | Access |
|---|---|---|---|
| 8 | Panel temperature in ºC | Int16 | R |
| 16896 | Slave Id | UInt16 | R/W |
| 16898 | Baud rate | UInt32 | R/W |
| 16900 | Serial port (Bit 0-4: 0:7 bits, 1:8 bits, 2: 9 bits) (Bit 12-5: Parity 0:None, 1:Odd, 2: Even) (Bit 13: Stop bits 0:One, 1: Half, 2: Two, 3: One Half) | UInt32 | R/W |
Reseteo a valores por defecto
En caso de no recordar la dirección Modbus o configuración RS485 del sensor, puede utilizar el siguiente procedimiento:
Pulsar el botón SW2 durante unos segundos hasta que el LEDs empiece a parpadear. En este momento el sensor adquiere la configuración siguiente:
- Dirección Modbus: 240
- RS485 a 9600,8,None,1
Mantenimiento del sensor
Los sensores deben revisarse una vez al año para detectar daños, contaminación y montaje correcto. Recomendaciones de mantenimiento:
| Intérvalo | Item | Tarea |
|---|---|---|
| 1 semana | análisis de datos | comparar los datos medidos con la temperatura máxima esperada y con otras mediciones cercanas (instrumentos redundantes). También los registros históricos pueden utilizarse como fuente de comparación para analizar los valores esperados. Busque patrones y eventos que se desvíen de lo que es normal o esperado. |
| 6 meses | inspección | inspeccionar la calidad del cable, inspeccionar los conectores, inspeccionar el montaje y su posición, limpiar instrumento, limpiar cable, inspeccionar sensor pegado al panel. |
| 2 años | recalibración | Recalibración del sensor |
| 6 años | reemplazar componentes | si es necesario, reemplace las piezas que estén más expuestas a la intemperie; cable, conector. |
| inspección interna | si corresponde: abra el instrumento e inspeccione/reemplace las juntas tóricas; cavidad interna seca alrededor de la placa de circuito |
Solucionar problemas
Considere la siguiente lista de acciones a realizar en caso de no poder comunicar con el sensor:
- Continuidad del cable
Important
Cualquier manipulación del cable debe realizarse con el cuadro eléctrico desenergizado.
El cable de comunicaciones es una manguera apantallada de 2 pares trenzados y malla. Con la ayuda de un multímetro (tester) comprobaar continuidad en ambos extremos de cada cable.
- Conexión del cable de comunicaciones
El cable de comunicaciones es una manguera apantallada de 2 pares trenzados y malla.
Important
Cualquier manipulación del cable debe realizarse con el cuadro eléctrico desenergizado.
- Comprobar la correcta conexión del cable al conector ubicado en el interior de la caja de comunicación.
- Comprobar conexión de cables de alimentación (+V,-V) en las bornas correctas, según indicaciones del esquema unifilar.
- Comprobar conexión de cables de comunicación RS485 (D+,D-) en las bornas correctas, según indicaciones del esquema unifilar.
- Presencia de voltaje de alimentación
Con la ayuda de un multímetro (tester) que permita mediar tensión continua (DC), medir voltaje en bornas del cuadro eléctrico.
Note
Dependiendo de la fuente de alimentación del cuadro eléctrico, el voltaje medido en bornas podrá ser de 12V o 24V.
- Conexión directa
Conectarse al sensor mediante un ordenador y un adaptador USB-RS485. Utilice el software oficial de Webdom (descargable desde el apartado Documentación) e intente realizar la lectura.
